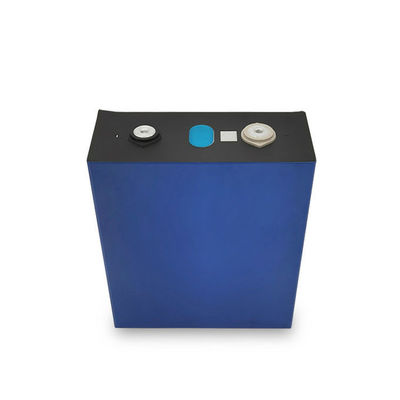

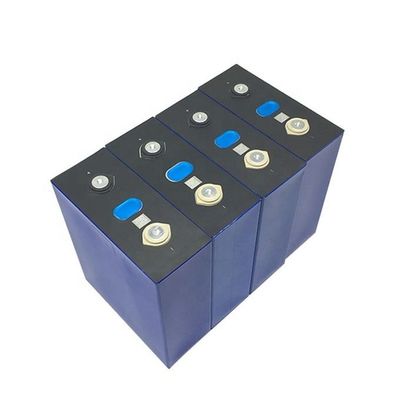

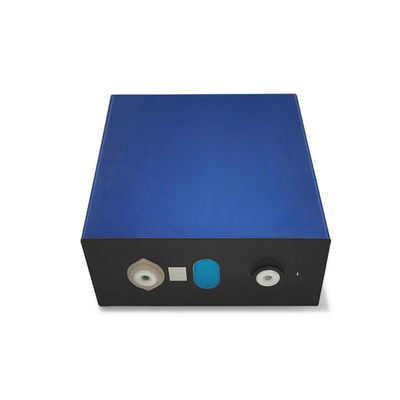

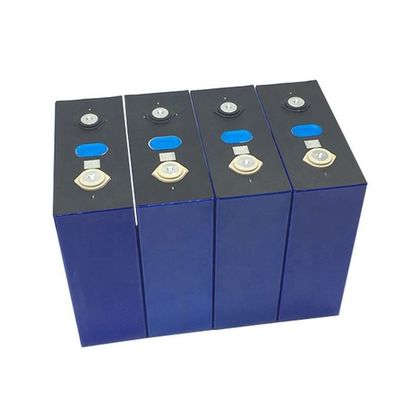

دورة عميقة 280Ah 3.22V LiFePO4 بطارية ليثيوم تخزين الطاقة الأساسية 901.6Wh
| Warranty:: | 3 سنوات | Application:: | الألعاب ، أدوات الطاقة ، الأجهزة المنزلية ، إلكترونيات المستهلك ، |
| Battery Size:: | LFP2174207 3.22V280Ah | Certification:: | سي بي سي إس جي إس UN38.3 أول |
| Model Number:: | LFP2174207/3.22 فولت | Weight:: | 5.45 ± 0.20 كجم |
| Type:: | بطارية ليثيوم أيون قابلة لإعادة الشحن | Capacity:: | 280 أمبير |
| Usage:: | رافعة شوكية كهربائية / حافلة / مركبة ذات عجلتين / حاوية تخزين الطاقة / مركبة كهربية، إلخ | Factory internal resistance (1kHz): | 0.18±0.05mΩ |
| Rated energy: | 901.6 واط ساعي | working voltage: | 2.5-3.65 فولت، 2.0-3.65 فولت، T＞0°C T<0°C |
| energy density: | ≥160 وات/كجم | Recommend SOC window: | شركة نفط الجنوب: 10% ~ 90% |
| Monthly self discharge: | .53.5%، 25±2°C، 40% شركة نفط الجنوب، | Maximum continuous charging power: | 1 ف، 25 ± 2 درجة مئوية |
| Discharge temperature range: | -30 ~ 60 درجة مئوية | Charging temperature range: | 0-60 درجة مئوية |
| Charge discharge cycle life at room temperature: | ≥ 8000cls@70% حجم السعة الاسمية، 100% DOD | Expansion force: | 70%EOL ≥25000N |
| RoHS and flame retardancy requiremen: | يمر | Height (excluding pole): | 204.77 مم (بما في ذلك الغشاء العازل، بما في ذلك، ±0.5 مم (الحشية الخارجية) |
| thickness: | 72.3 ملم (بما في ذلك الفيلم العازل) | width: | 174.22 ملم (بما في ذلك الفيلم العازل) |
| High Light: | 3.22V بطارية ليثيوم تخزين الطاقة,بطارية ليثيوم تخزين الطاقة 901.6Wh,بطارية تخزين الطاقة lifepo4 901.6Wh |
||
المواصفات الرئيسية/الميزات الخاصة:
فوسفات الحديد الليثيوم (LiFePO4 يطلق عليه أيضًا بطارية LFP) هو نوع من بطارية ليثيوم أيون قابلة لإعادة الشحن لتطبيقات الطاقة العالية ، مثل السيارة الكهربائية والسكوتر الإلكتروني والدراجة الإلكترونية والقارب الإلكتروني.خلايا LFP تتميز بتيار تفريغ عالي، غير متفجرة ، حياة دورة طويلة (> 4000 عند معدل 0.2 درجة مئوية ، معيار IEC) ، ولكن كثافة طاقتها أقل من الخلية الليثيوم أيون العادية (Li-Co) (خلية NiMH أعلى).2 فولت من الجهد العامل الاسمي ويجب أن يكون الطاقة المقطوعة عند 3.65 فولت لكل خلية أثناء الشحن. يرجى الاطلاع على الجدول أدناه لمقارنة بين LFP والبطاريات القابلة لإعادة الشحن الأخرى. بطارية LFP لديها أقل تكلفة إذا ما أخذنا بعين الاعتبار عمر دورة طويلة
مزايانا:
1أكثر من 10 سنوات من الخبرة
2المنتجات الكاملة بما في ذلك البطارية الليثيوم-الوليوم، ليفي-بي-او4، لتلبية الطلبات المختلفة.
3إنتاج التلقائي يقدم لك منتجات عالية الأداء
4الشهادات الكاملة بما في ذلك:3، CB، IEC62133، UL، KC، BIS...
5استجابة سريعة أقل من 12 ساعة
6التأمين العالمي
مزايا بطارية LiFePO4
1أفضل بدائل لبطاريات التخزين الحمضية
2. تلوث أقل وصديقة للبيئة؛ لا رصاص، لا معادن ثقيلة، لا عنصر سام
3-أمان عالي، لا حريق، ولا انفجار
4تصميم علبة الألومنيوم، الوزن الخفيف
5قوة قصوى فورية
6نطاق واسع من درجات الحرارة العاملة
7دورة حياة طويلة ((ألفان دورة وأكثر)
8شحن سريع
| البند | 3.22 فولت 280AH بطارية LiFePO4 |
| العلامة التجارية | القرن الأرجواني |
| الضمان: | ثلاث سنوات |
| وزن: | 5.45±0.20kg |
| السعة | 280AH |
| المقاومة الداخلية للمصنع (1kHz) | 0.18±0.05m&OPurple Horn؛ |
|
الطاقة الاسمية |
901.6Wh |
| الجهد العامل | 2.5-3.65 فولت 2.0-3.65 فولت، T>0°C T≤0°C |
| كثافة الطاقة | ≥ 160Wh/kg |
| أوصي نافذة SOC | SOC:10٪ ٪ 90٪ |
| الإفراج الذاتي الشهري | ≤3.5%،25±2°C،40٪ SOC، |
| القوة القصوى للشحن المستمر | 1P,25±2°C |
| نطاق درجة حرارة التفريغ | -30~60 درجة مئوية |
| نطاق درجة حرارة الشحن | 0-60 درجة مئوية |
| عمر دورة شحن وتفريغ في درجة حرارة الغرفة | ≥ 8000cls @ 70% السعة الاسمية الحجم، 100% DOD |
| قوة التوسع | 70٪ EOL≤25000N |
متطلبات تعريف الخلايا ومظهرها وتعبئتها
1الرمز المنقوش على الغلاف العلوي للخلية يتوافق مع قواعد الرموز لمنتجات الخلية من شركتنا
2سيتم تنفيذ تحديد الخلية وفقًا للمعايير المتفق عليها بين العميل وشركتنا (منطقة حفر الرمز ومعلومات المنطقة المرئية) ؛
3سيتم تنفيذ صندوق التعبئة وتفاصيل التعبئة وفقًا للاتفاق بين العميل وشركتنا
4عندما يتم تخزين المنتج ، يجب وضعه في دائرة الهواء ، والرطوبة النسبية لا تزيد عن 80٪ ودرجة حرارة الغرفة لا تزيد عن 35 درجة مئوية ،
في المستودع الذي يمكن أن يكون مقاوم للماء ومضاد للتآكل ومضاد للغبار ، فإن حالة SOC للخلية هي 30 ~ 50٪ ؛
5يجب أن تكون علبة التعبئة عليها عبارة "التعامل مع الحذر" و "الوقاية من الماء" و "ضد الانعكاس" و "الطبقات القابلة للتراكم" الخ.
6يجب التعامل مع صندوق التعبئة أو الصندوق بعناية أثناء النقل لتجنب الاصطدام والقرع. ومن المحظور تماماً خلطها مع الحمض والقلي.
والمواد الأخرى السامة معاً
7لا يسمح لوحة بطاقة صندوق الخلية الواردة بالانحناء أو الانهيار أثناء الشحن العادي أو التثبيت.
إدارة نهاية حياة المنتج
عمر الخلية محدود، ويجب على العميل إنشاء نظام تتبع فعال لمراقبة وتسجيل كل خلية.
المقاومة الداخلية والقدرة من الخلية خلال عمر الخدمة. أساليب قياس وحساب المقاومة الداخلية والقدرة تحتاج العميل والبحر.سوف نناقش ونوافق مع بعضنا البعضعندما تتجاوز المقاومة الداخلية للخلية في الاستخدام 150٪ من المقاومة الداخلية الأولية للخلية.إذا كانت السعة أقل من 70٪ من السعة الاسمية (25 درجة مئوية) أو تساوي ذلك.يجب إيقاف الخليةفي حالة خرق هذا الشرط،سيتم إعفاءك من الالتزامات المرتبطة بالجودة، باستثناء ضمان جودة المنتج الذي ستقوم به شركة هايشن وفقاً لاتفاقية أعمال المنتج وغيرها من الوثائق المتعلقة بالعقد و هذه المواصفات.
المسؤولية.
شروط التطبيق
يجب على العميل أن يضمن أن يتم الالتزام بدقة بالشروط التطبيقية التالية المتعلقة بالخلية:
1يجب على العميل إكمال المخزن في التفتيش في غضون 15 يوما بعد استلام الخلية التي تم تسليمها، والرجوع إلى مواصفات التفتيش التي تفاوض عليها الطرفان للتفاصيل؛
2 نطاق درجة حرارة بيئة العمل: الشحن: 0 ~ 60 °C ؛ التفريغ: - 30 ~ 60 °C ؛
3نطاق درجة حرارة التخزين على المدى القصير (خلال شهر واحد): - 20 ~ 45 ° C ؛
4الارتفاع: ≤ 4500m
5الرطوبة النسبية: ≤ 85% RH
6. سوف ينتج المنتج قوة التوسع في عملية الاستخدام. عندما يتم تخفيف الخلية إلى 70٪ في ظل حالة الاختبار من لوحة الفولاذ 15 ملم، قوة التوسع حوالي 25000n.يحتاج العملاء إلى النظر في موثوقية القوة الهيكلية مثل النظام المستخدم مع منتج الخلية;
7يجب على العملاء تكوين نظام إدارة البطارية لمراقبة كل خلية عن كثب وإدارتها وحمايتها.
8يجب على العميل أن يقدم مخطط التصميم التفصيلي وخصائص النظام والإطار و بيانات النظامشكل ومعلومات أخرى ذات صلة لنظام إدارة البطارية لـ Haichen للمساعدة في تصميم وتقييم النظامإن تقييم التصميم المدعوم هو عمل غير إلزامي لشركتنا، ويجب أن تنظر العملاء بشكل شامل في استنتاجات الاقتراحات.إذا فشل العميل في تبني اقتراحات التقييم لدينا و لديه مشاكل نوعية سببية مباشرة أو حوادث نوعية، شركتنا ستعفى من المسؤولية
9لا يسمح للعملاء بتعديل تصميم وإطار نظام إدارة البطارية الذي تم تقييمه وإنهائه ، بحيث لا يؤثر على أداء خلية البطارية.يجب على العميل الاحتفاظ بالبيانات الكاملة لرصد تشغيل الخلية، والتي يمكن استخدامها كمرجع لتقسيم مسؤولية جودة المنتج.
إذا لم يكن نظام البطارية لديه بيانات مراقبة كاملة خلال عمره، فإن شركتنا لن تتحمل مسؤولية ضمان جودة المنتج.
يجب أن يستوفي نظام إدارة البطارية متطلبات الكشف والتحكم الأساسية التالية.
الاحتياطات الأمنية
1 لا تغمر الخلية في الماء.
2. الاستخدام الخاطئ والتخزين للخلية قد يسبب حريقًا وانفجارًا وحرقًا. لا تتحلل أو تسحق أو تحرق أو تسخين أو تضع الخلية في النار.
3 يحظر وضع الخلية في النار أو تعريضها لبيئة درجة حرارة عالية تتجاوز ظروف درجة الحرارة المحددة في المواصفات لفترة طويلة،وإلا قد يسبب حريقفي أي ظروف استخدام طبيعية، يجب ألا تتجاوز درجة حرارة الخلية 60 درجة مئوية. إذا كانت درجة حرارة الخلية في الخلية تتجاوز 60 درجة مئوية،يجب على نظام إدارة البطارية إيقاف تشغيل الخلية وإيقاف تشغيلها..
لا تخلع العبوة الأصلية لبطارية البطارية قبل الاستخدام.التخلص من خلايا البطارية النفايات في الوقت المناسب وفقا للأنظمة المحلية لإعادة التدوير أو النفايات.
لا تفكيك أو تفكيك أو إصلاح الخلية بأي شكل من الأشكال دون إذن.
6لا تخلط بين أنواع وعلامات تجارية مختلفة من خلايا ليثيوم أيون.
7إذا كانت الخلية لديها رائحة غريبة أو حرارة أو تشوه أو تغير لون أو أي ظاهرة غير طبيعية أخرى ، فلا ينبغي استخدامها ويجب نقل الخلية إلى مكان آمن.
من المحظور أن تقطع الحلقات بين القطبين الإيجابي والسلبي للخلية، وإلا فإن التيار الكبير ودرجة الحرارة العالية قد تسبب إصابات شخصية أو حريق.كما يتم تعريض القطبين الإيجابي والسلبي للخلية في الغلاف الوقائي البلاستيكي، يجب توفير حماية كافية للسلامة أثناء تجميع نظام البطارية وتوصيلها لتجنب الاختصار.
9قم بتوصيل الأقطاب الإيجابية والسلبية للخلية وفقًا للوحة والتعليمات.
يحظر شحن الخلية بشكل مفرط، وإلا فقد يتسبب ذلك في ارتفاع درجة حرارة الخلية وحوادث الحريق.يجب على الأجهزة والبرمجيات تنفيذ حماية عدة حالات فشل الزيادة.
